Скребковые конвейеры

Скребковые конвейеры предназначены для перемещения сыпучих грузов. Получили широкое распространение в комбикормовой, зерноперерабатывающей и пищевой промышленности.

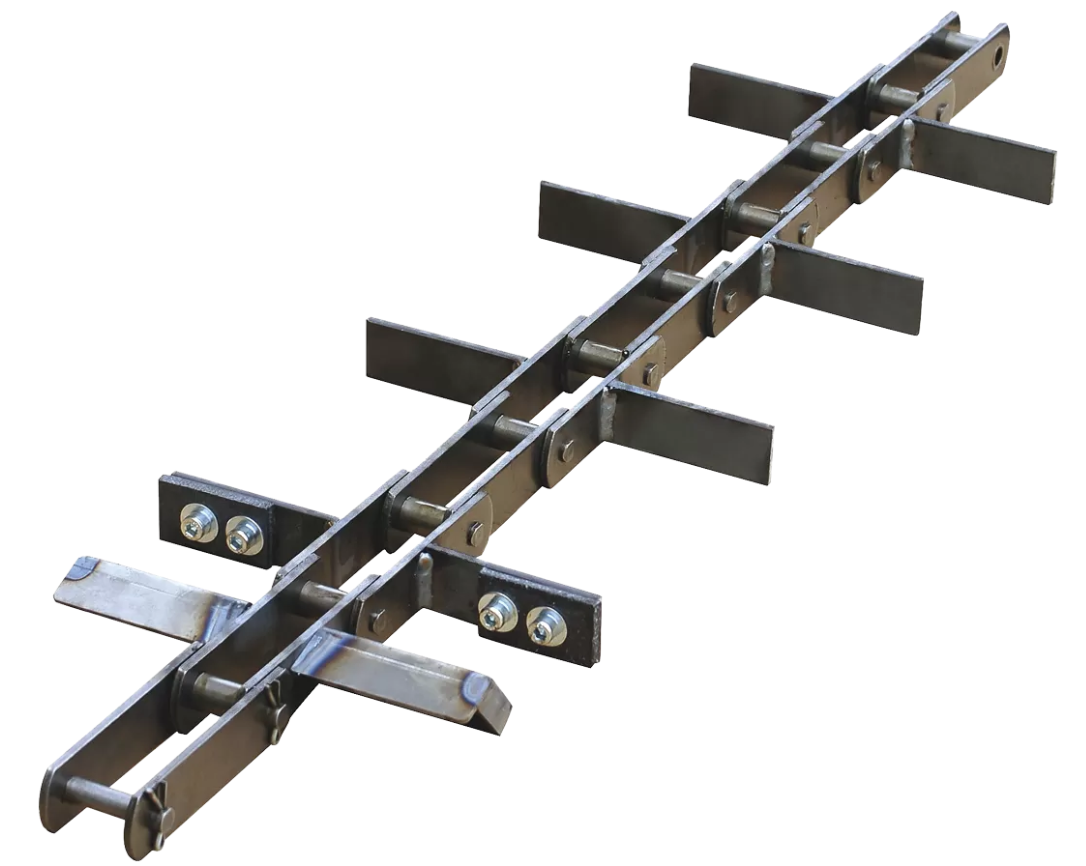

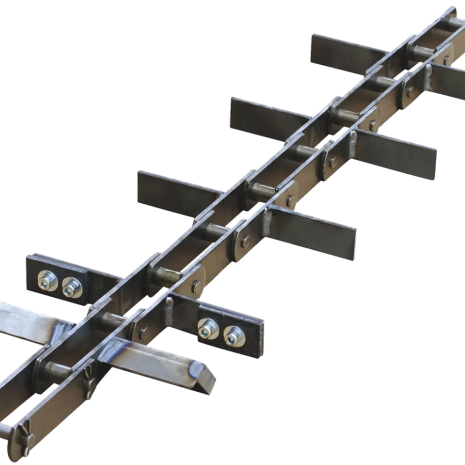

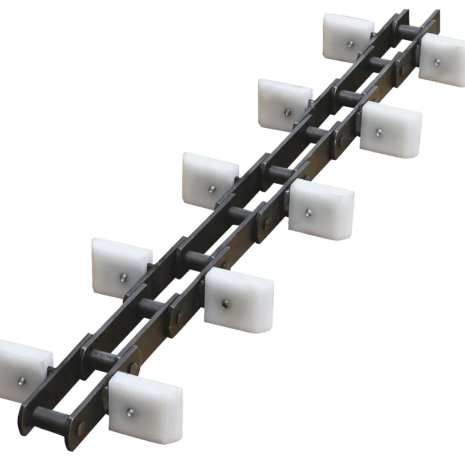

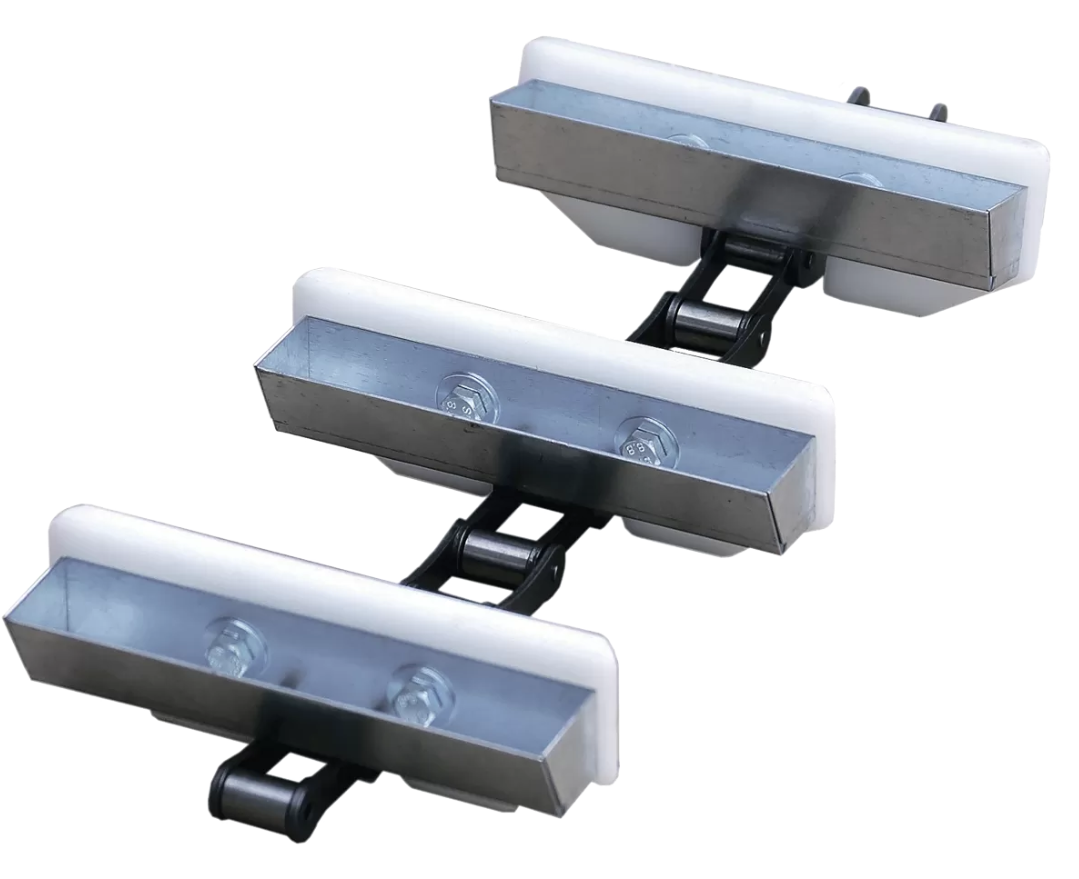

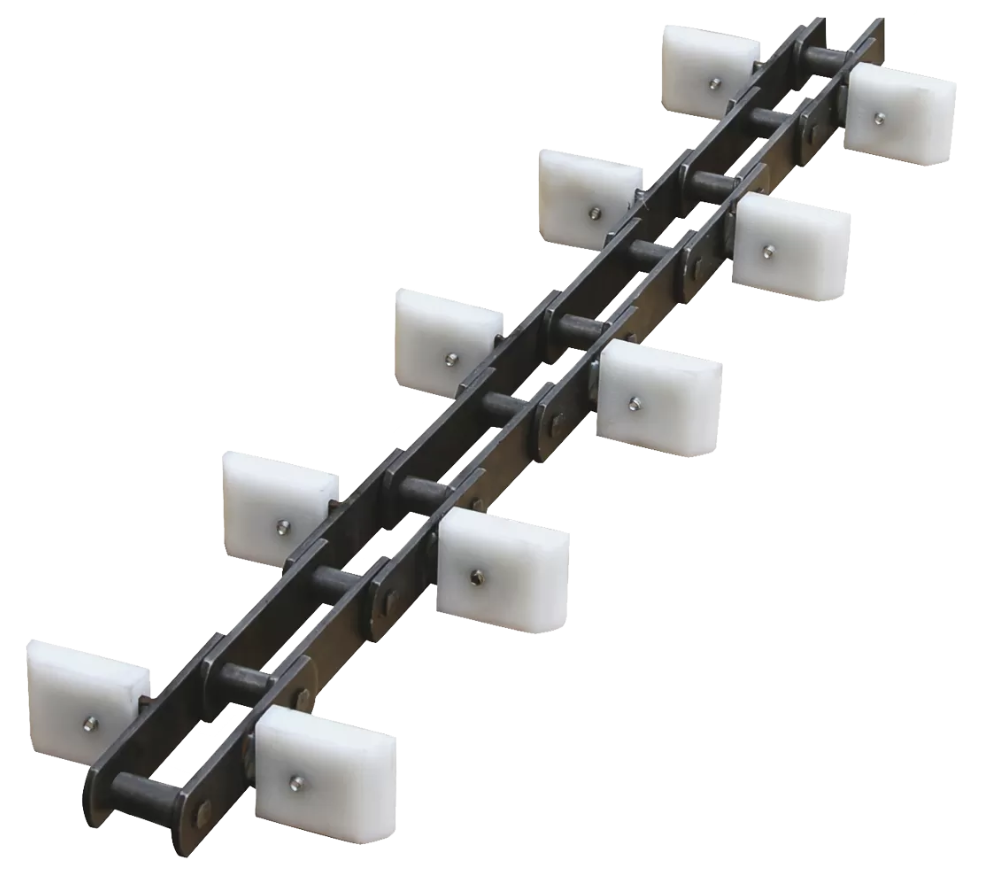

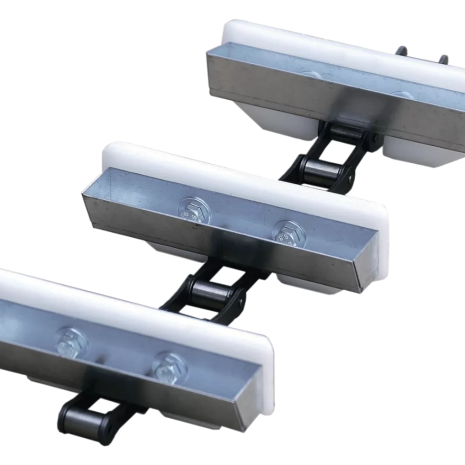

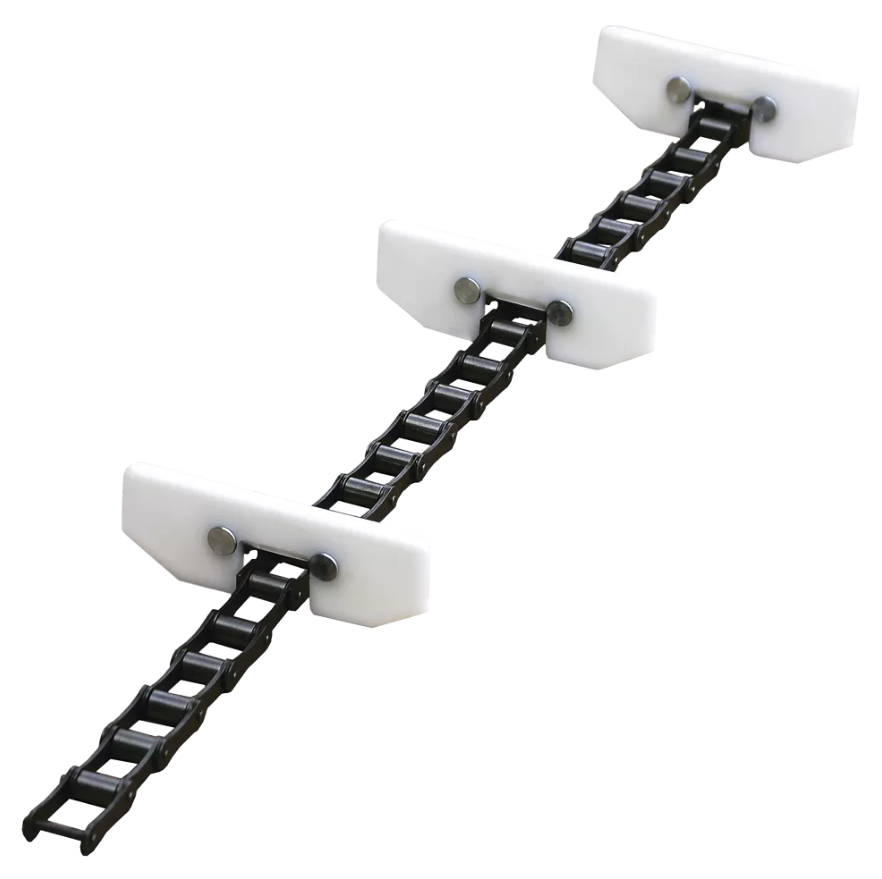

Скребковый конвейер используется для перемещения сыпучих грузов. Конструкция состоит из неподвижного желоба, вдоль которого передвигаются скребки, скребковой цепи и других деталей. Благодаря своим особенностям оборудование получило широкое распространение в комбикормовой, зерноперерабатывающей и пищевой промышленности.

Преимущества

  • Высокую производительность – за один час конвейеры способны переместить груз объемом до 300 т;
  • Простоту использования – удобная загрузка и разгрузка транспортеров через отверстия в желобе;
  • Надежность – даже при высоких нагрузках гарантируют эффективную работу;
  • Долговечность – при соблюдении правил эксплуатации и обслуживания конвейеры прослужит несколько десятков лет;
  • Экологичность – материалы перемещаются по закрытому желобу, за счет чего мелкие частицы и пыль не летят в окружающую среду.

Принцип работы скребкового конвейера

При непрерывном вращении цепи скребки перемещают груз по днищу желоба, а затем выгружают его и снова перемещаются наверх.

Обычно транспортировка продукта конвейером осуществляется в горизонтальном положении. Слой материала в таком случае может быть выше скребков, при этом нижний и верхний слои образуют единый поток, а его высота зависит от плотности продукта, внутреннего и внешнего трения частиц продукта. Поэтому у стенок желоба скорость движения груза замедляется.

Виды скребковых транспортеров

В зависимости от потребностей производства, конвейеры могут быть двух видов:

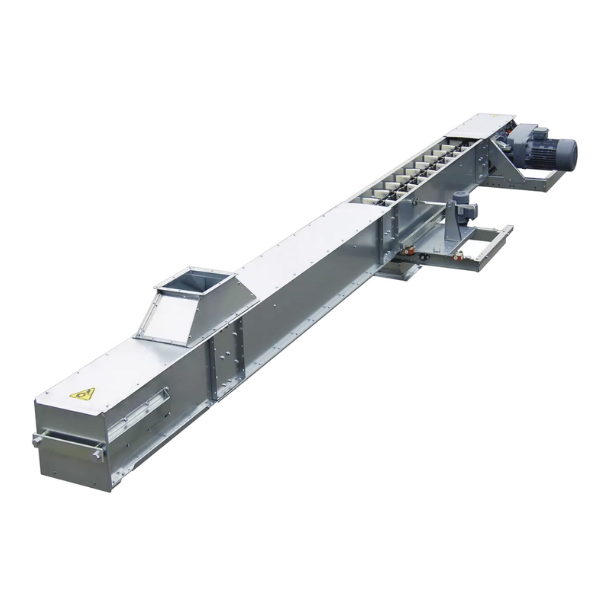

  • Верхние. Конвейеры КЦСв используются для транспортирования продукта, располагаются на сооружениях – силосах, чердаках, галереях;

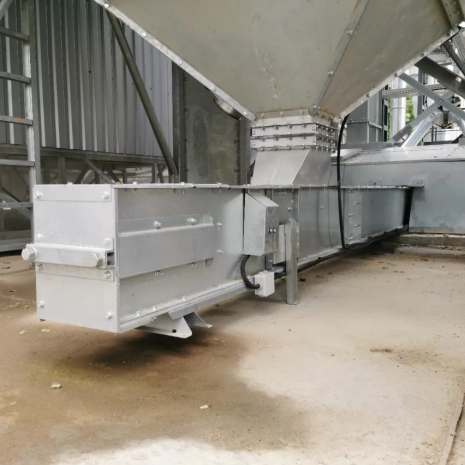

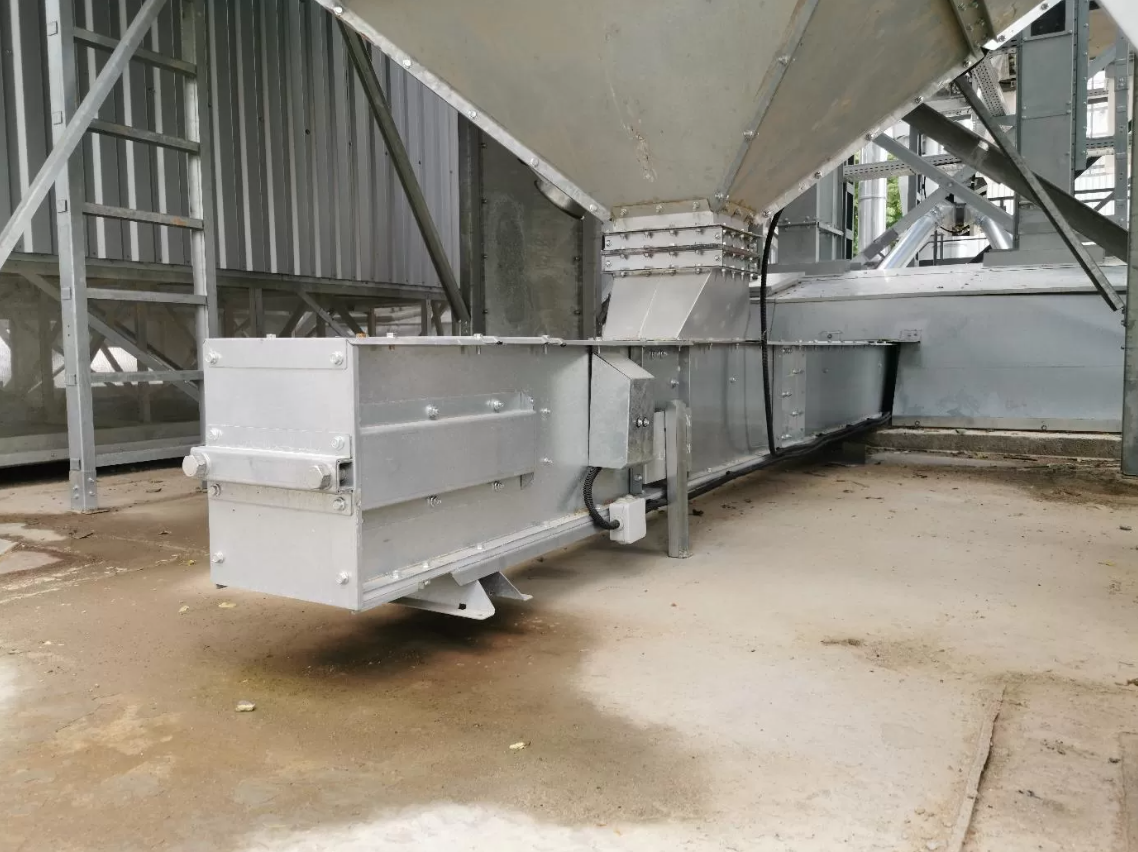

  • Нижние. Конвейеры КЦСн устанавливаются для разгрузки разного вида емкостей с сыпучими продуктами с максимальной длиной 90 м. Могут быть оборудованы промежуточным днищем. При подаче большого количества продукта на промежуточное днище транспортер не забивается.

Скребковые конвейеры устанавливаются в приемных отделениях зерносушильных комплексов, завальных ямах, участков для загрузки хранилищ, зерносушилок.

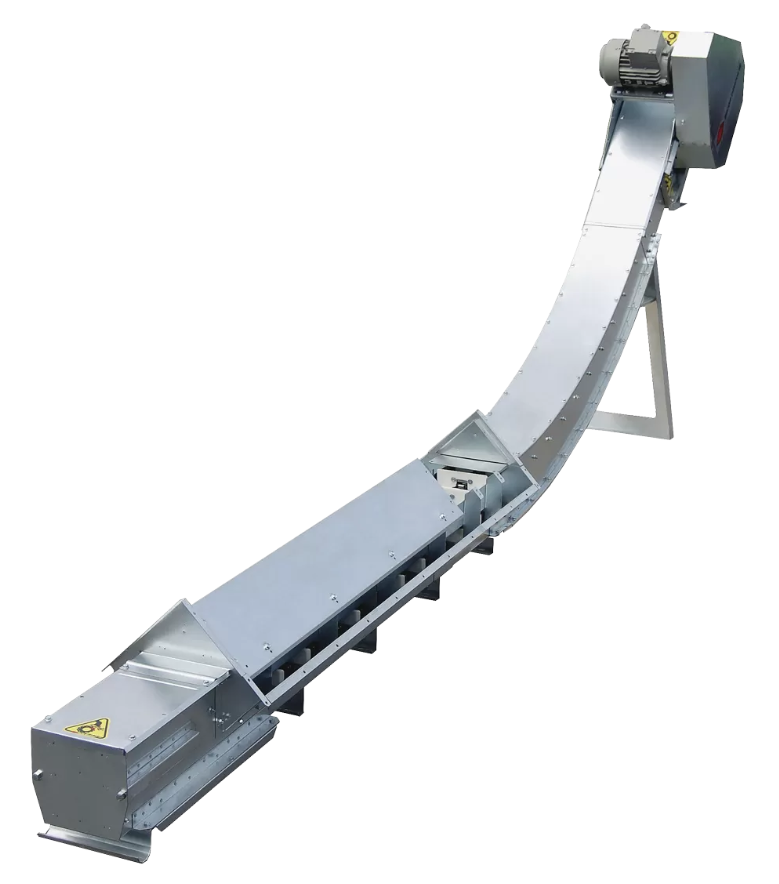

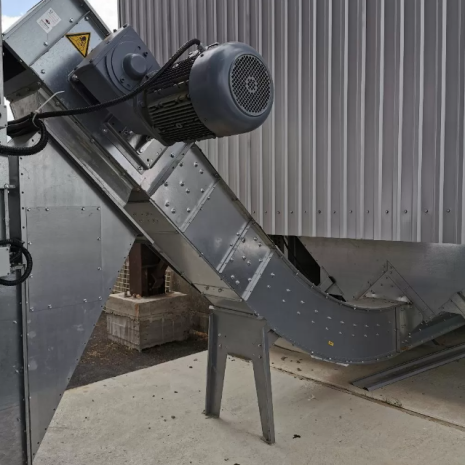

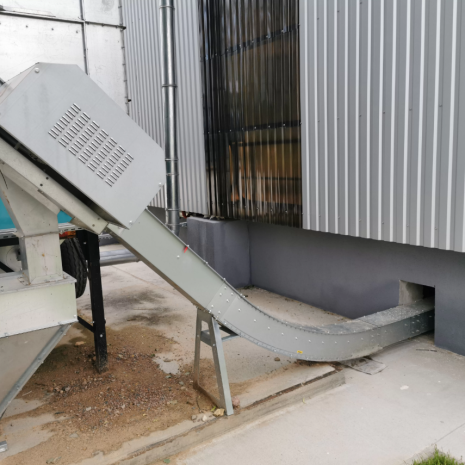

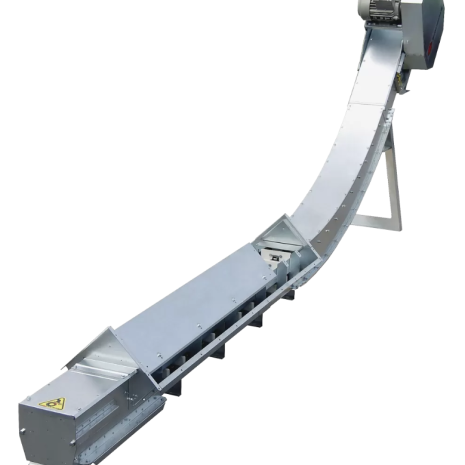

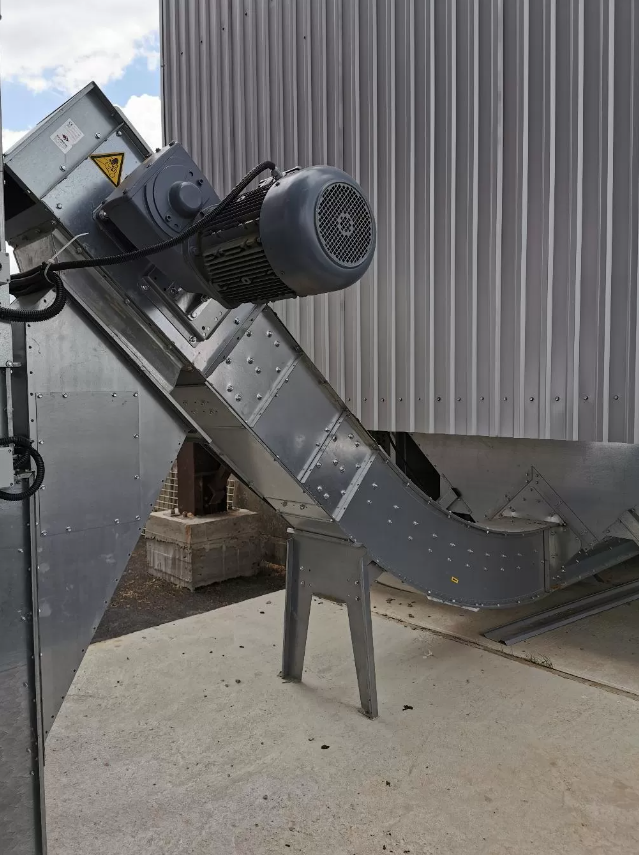

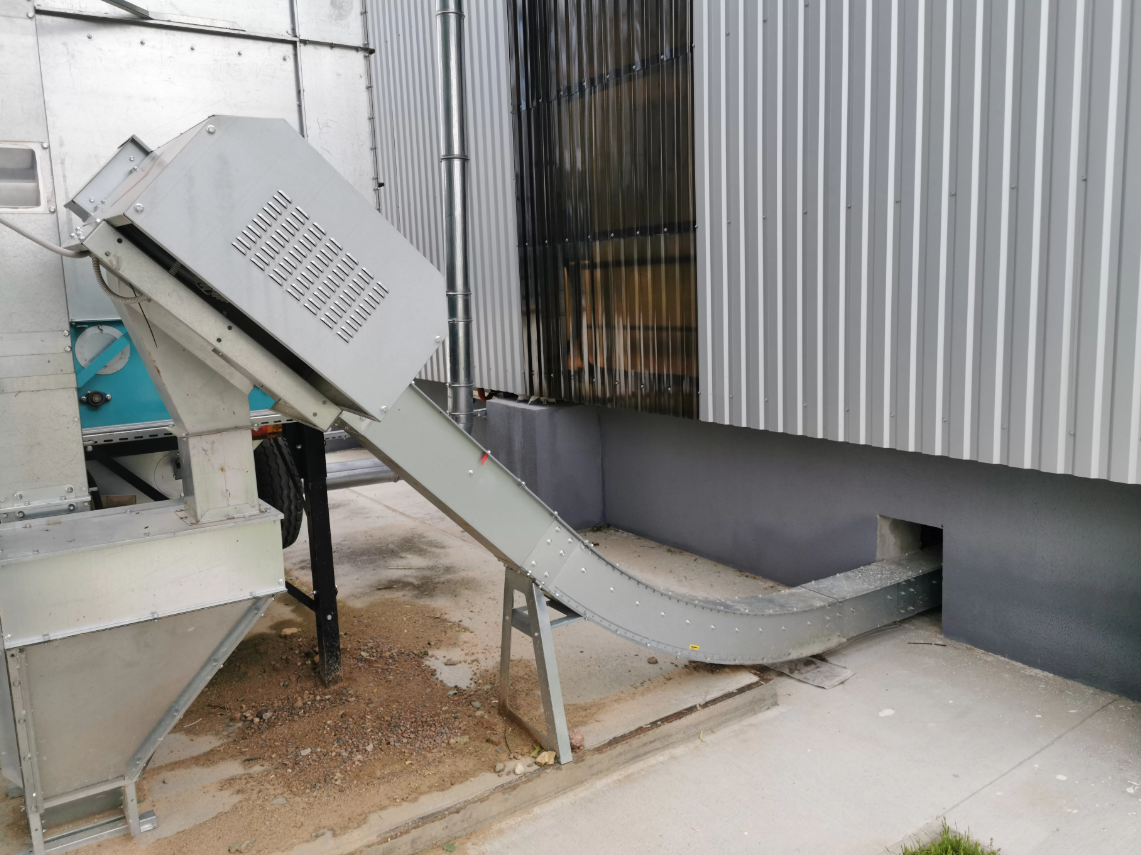

Для плавной передачи продукта из конвейера в конвейер, не прибегая к увеличению высоты, используют скребковые транспортеры с изгибающейся частью разгрузки.

Технические характеристики

 Модельный ряд КЦСв 20/33 КЦСв 20/33 КЦСв 30/33 КЦСв 30/33 КЦСв 40/33
 Производительность, т/ч 43 58 79 97 117
 Скорость ленты, м/с 0,45 0,59 0,53 0,65 0,60
 Потребляемая мощность, кВт 1,5-5,5 1,5-9,2 2,2-11,0 2,2-15,0 3,0-15,0
 Длина, м 4,0-50,0 4,0-50,0 4,0-50,0 4,0-50,0 4,0-50,0
 Ном. обороты вала  приводной секции, об/мин 34 45 40 49 45
