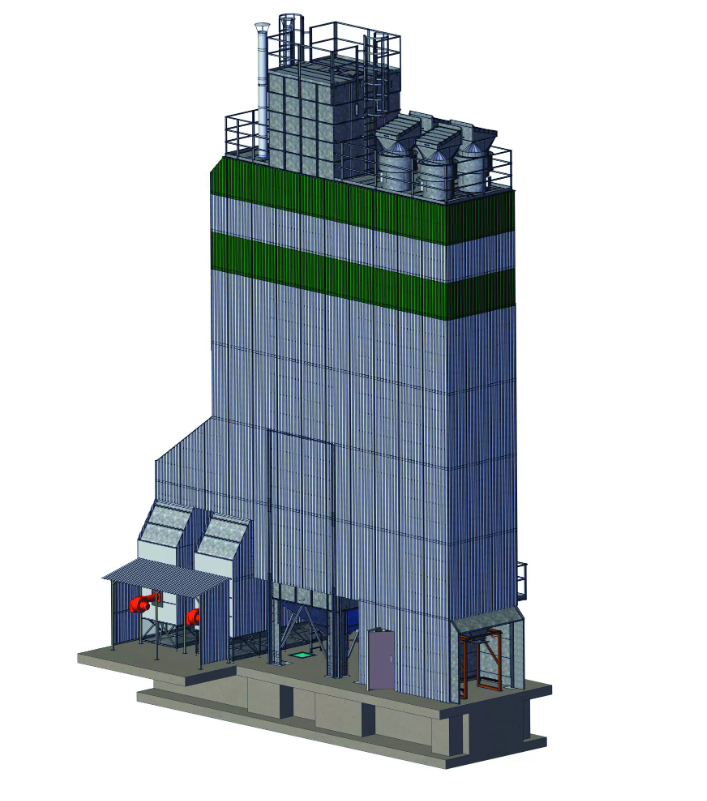

Шахтные зерносушилки «Green Way» с рекуперацией и пылеосаждением

Шахтные зерносушилки «Green Way» с рекуперацией и пылеосаждением предназначены для сушки широкого спектра культур:

  • злаковых (пшеница, ячмень, в том числе и пивоваренный, рожь, кукуруза и др.);
  • масличных (подсолнечник, рапс, горчица и др.);
  • бобовых (горох, соя и др.);
  • крупяных (гречиха, рис, просо);
  • семенного материала различных культур;
  • других сыпучих материалов (изготовление под заказ).

Принцип работы зерносушилок «Green Way»

Предварительно очищенное зерно, с помощью нории подается в сушилку, сверху, где происходит загрузка (заполнение охлаждающих и сушильных секций сушилки до верхнего уровня буферного бункера). В воздухонагревателе происходит нагревание холодного атмосферного воздуха, путем сжигания твердого, жидкого или газообразного топлива. Подогретый воздух, поступающий через сушильные секции при помощи вентилятора протягивается через слой зерна, происходит нагревание зерна и удаление влаги из него. Использованный воздух с влагой при помощи вентилятора выдувается через осадочную камеру в атмосферу, а появившиеся пыль, под действием сил гравитации, осаждается в выгрузной бункер внизу шахты.

Зерно равномерно проходит по каждой сушильной секции, одновременно происходит сушка зерновой массы, после этого зерно попадает в охлаждающие секции, в которых у зерновой массы под действием холодного воздуха, снижается температура до температуры окружающей среды.

Охлаждающие секции могут также использоваться в режиме нагрева и сушки зерна. После охлаждения зерно с помощью выгребателя попадает в выгрузной транспортер, который подает зерновую массу по нории снова в сушилку – этот процесс называется рециркуляция. Если зерно высушено до оптимальной кондиции, то зерновая масса по нории подается в бункера для хранения. Производительность выгребателя можно регулировать от нескольких килограммов до десятков тонн в час. Это позволяет отрегулировать перемещение зерна через сушилку так, чтобы его окончательная влажность соответствовала требованиям.

Для охлаждения зерна используется турбоклон, установленный под холодным каналом. Турбоклон протягивает воздух для охлаждения зерна, в результате чего он нагревается. В турбоклоне воздух очищается и подается в канал рекуперации под сушилкой и далее под теплогенераторы. Благодаря возврату подогретого воздуха в сушилку расход топлива может уменьшиться на 20% (все зависит от погодных условий и правильности настройки сушилки). Пыль из очищенного воздуха ссыпается в мешок.

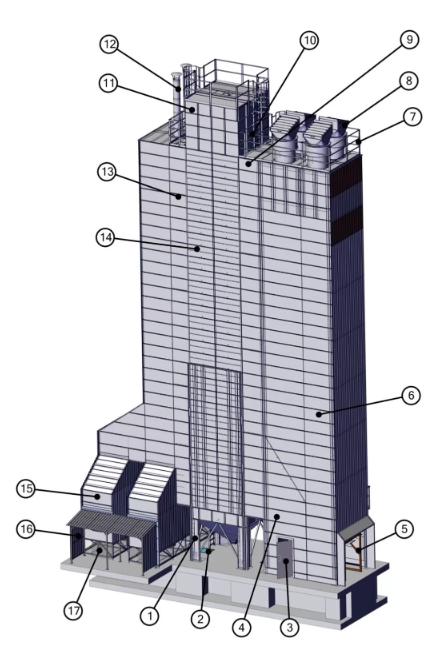

Конструкция зерносушилки шахтной «Green Way» с рекуперацией и пылеосаждением

  1. выгребатель с пневматической системой;
  2. люки в канал рекуперации;
  3. дверь;
  4. камера турбоклона;
  5. выгрузка в биг-бег;
  6. осадочная шахта;
  7. ограждение осадочной шахты;
  8. комплект вентилятора;
  9. шахта холодного воздуха;
  10. комплект наружных лестниц;
  11. буферная надставка;
  12. комплект дымохода;
  13. шахта горячего воздуха;
  14. сушильная шахта;
  15. блок теплогенератора;
  16. укрытие горелки;
  17. топочный блок

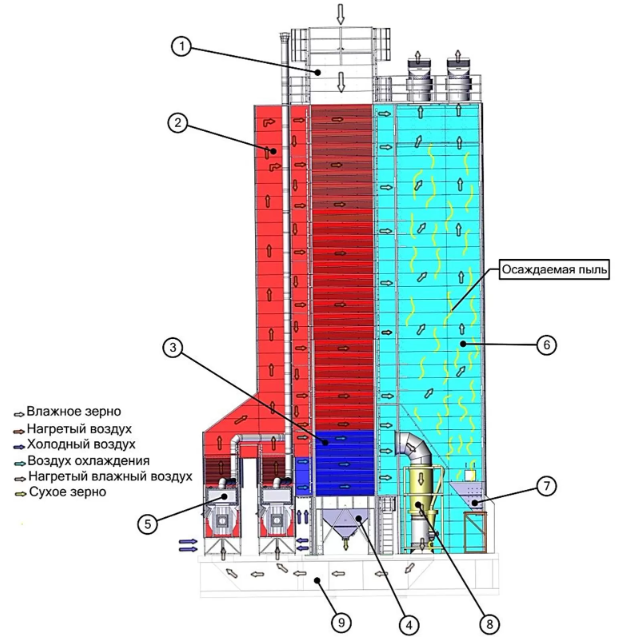

Принципиальная схема работы зерносушилок «Green Way» с рекуперацией и пылеосаждением

  1. приемные секции;
  2. сушильные секции;
  3. секции охлаждения;
  4. бункер выгрузки сухого зерна;
  5. теплогенератор с теплообменником;
  6. осадочная шахта;
  7. выгрузной короб в биг-бег;
  8. турбоклон;
  9. канал рекуперации в фундаменте
